Atsevišķi emitētāji

Viena emitētāja lāzerdiode ir lāzerdiode ar vienkāršu struktūru un tikai vienu lāzera izstarotāju. Šī lāzera diode parasti sastāv no pn savienojuma un aktīvā slāņa un ģenerē lāzera gaismu, izmantojot strāvas injekciju. Viena emitētāja lāzerdiodēm ir maza izmēra, viegla svara un augstas efektivitātes īpašības, un tās tiek plaši izmantotas dažādās jomās, piemēram, optiskajos sakaros, ārstniecībā, sensoros, datu glabāšanā utt.

Viena emitētāja lāzerdiodes ir lāzerdiodes veids, kam ir viens izstarojošais laukums, kas pazīstams arī kā viena izciļņa, lai izstarotu gaismu, un katrā iepakojumā ir tikai viena lāzera diode. Viena emitētāja lāzerdiodes ir malu izstarojošas lāzerdiodes, kuru izstarojošajam apgabalam priekšējā pusē ir plata josla ar izmēriem, piemēram, 1 μm × 100 μm.

TO-Mount

C veida stiprinājums

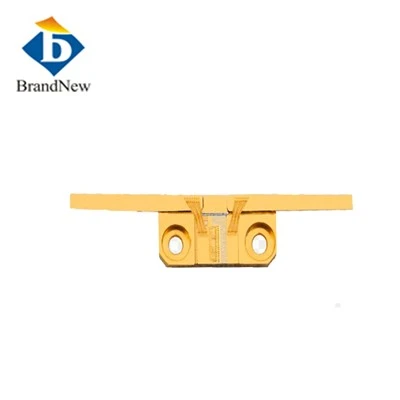

F-Mounts

Atsevišķu izstarotāju lāzera diodes ir pieejamas ultravioletā (UV), violetā, zilā, sarkanā un IR viļņa garumā. Izejas jauda svārstās no mW vienmoda lāzerdiodēs līdz vatiem daudzmodu emitētājos un VCSELS. Ir pieejamas daudzas dažādas pakotnes, no kurām izvēlēties, tostarp mikroshēma uz submount COS, C-mount, F-mount un dažādas TO-can un HHL pakotnes. Alternatīvus viļņu garumus un pielāgotas iepakojuma iespējas var izstrādāt, lai atbilstu jūsu unikālajām prasībām.

COS lāzera diode

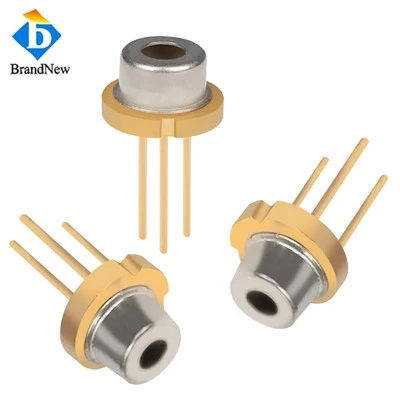

TO-CAN lāzera diode

C-mount lāzera diode

F-mount lāzera diode

Galvenā atšķirība starp viena emitētāja lāzera diodi un viena stieņa lāzera diodi ir emisijas režīmā un staru kūļa raksturlielumos. ‌

Emisijas režīms

Viena emitētāja lāzera diode: šāda veida lāzerdiodes rada vienu staru, ko parasti izmanto lietojumprogrammās, kurām nepieciešama augsta precizitāte un augsta izšķirtspēja. Tam ir augsta staru kūļa kvalitāte, mazs staru kūļa diametrs, mazs novirzes leņķis un spēcīga fokusēšanas spēja. ‌

Viena stieņa lāzera diode: šāda veida lāzera diodes rada vairākus starus, ko parasti izmanto lietojumos, kuros nepieciešama vienmērīga liela laukuma uzsildīšana. Tā stara režīms ir sarežģīts, staru kūļa kvalitāte ir salīdzinoši zema, bet staru viendabīgums ir labs. ‌

Staru raksturlielumi

Viena emitētāja lāzera diode: staru kūļa kvalitāte ir ārkārtīgi augsta, kas ir piemērota lietojumiem, kuriem nepieciešama augsta precizitāte un augsta izšķirtspēja, piemēram, griešanai, metināšanai un marķēšanai rūpnieciskajā ražošanā. ‌

Viena stieņa lāzera diode: stara viendabīgums ir labs, kas ir piemērots vispārējiem lietojumiem, kuriem nepieciešama stara kvalitātes vienmērība un zemas izmaksas, piemēram, lāzergriešanai, metināšanai utt. ‌

Lietojumprogrammu scenāriji

Viena emitētāja lāzera diode: plaši izmanto lietojumos, kuriem nepieciešama augsta precizitāte un augsta izšķirtspēja, piemēram, optisko šķiedru sakaru sistēmās, precīzijas instrumentu ražošanā utt. ‌

Viena stieņa lāzera diode: piemērota vispārējiem lietojumiem, kuriem nepieciešama vienmērīga staru kūļa kvalitāte un zemas izmaksas, piemēram, maza attāluma sakari, lielas platības apkure utt. ‌

Rezumējot, pastāv būtiskas atšķirības emisijas režīmā un staru kūļa raksturlielumos starp viena emitera lāzerdiode un viena stieņa lāzera diode, kas nosaka to pielietojamību dažādos pielietojuma scenārijos.

Viena emitētāja lāzerdiodes komplektā galvenokārt ietilpst:

Uz iepakojumu:

‌TO38 (3,8 mm) iepakojums‌: šāda veida lāzera diodei ir mazs izmērs un tas ir piemērots lietojumiem, kuriem nepieciešams mazs izmērs.

‌TO18 (5,6 mm) iepakojums‌: nedaudz lielāks izmērs, piemērots lietojumiem, kuriem nepieciešama vidēja jauda.

‌TO5 (9 mm) iepakojums‌: lielāks izmērs, piemērots lietojumiem, kuriem nepieciešama lielāka jauda.

‌TO3 pakotne‌: šī pakotne ir arī samērā izplatīta un piemērota īpašām lietojuma prasībām.

‌C-mount, F-mount pakotne‌: šīs pakotnes ir piemērotas noteiktām optiskām sistēmām, un tām ir atšķirīgs izskats un uzstādīšanas metodes.

Jaudas un tilpuma attiecība: Vispārīgi runājot, jo lielāks ir iepakojuma tilpums, jo lielāka ir lāzerdiodes jauda. Tāpēc, izvēloties paketi, ir jāizlemj, kuru pakotni izmantot, pamatojoties uz īpašajām pielietojuma prasībām‌.

Šīm pakotnēm ir savas īpašības, un tās ir piemērotas dažādiem lietojuma scenārijiem un jaudas prasībām. Lai nodrošinātu lāzerdiodes veiktspēju un stabilitāti, ir ļoti svarīgi izvēlēties pareizo komplektu.

Dažādas iepakojuma formas‌: TO lāzerdiodes ir pieejamas dažādos iepakojuma veidos, piemēram, TO38, TO18, TO5 un TO3. Jo lielāks iepakojuma izmērs, jo lielāka jauda.

‌Wide power range‌: TO laser diodes range from low power to high power. Low-power laser diodes are usually used for power levels of 1 W or less, and the commonly used package is the TO-Can type, which is available in a 5.6 mm or 9 mm diameter base‌. For higher power laser diodes (>1 W), tiek izmantota pakotne TO-3.

‌Iekšējā struktūra‌: TO lāzerdiodēs parasti ir integrēta uzraudzības fotodiode, lai uzraudzītu izejas staru lāzera diodes aizmugurē, lai uzturētu nemainīgu jaudas līmeni‌.

‌Plašas pielietojuma jomas‌: TO lāzerdiodes labi darbojas ātrdarbīgos datu sakaros, un to izejas modulācijas frekvence var sasniegt līdz pat vairākiem gigaherciem, modulējot piedziņas strāvu‌. Turklāt tos plaši izmanto tādās jomās kā lidars un sensori, jo to miniaturizācija, zemās izmaksas un augsta veiktspēja vienkāršo sistēmas dizainu un uzlabo uzticamību.

‌Tehniskās priekšrocības‌: TO lāzerdiodēm ir augsta koherence un vienkrāsainība, kas padara tās izcilas hologrāfijā un citos lietojumos, kam nepieciešama augsta saskaņotība‌. Turklāt tiem ir arī augsts optiskais blīvums un mazs plankuma izmērs, kas tiem sniedz ievērojamas priekšrocības materiālu fokusēšanā un apstrādē.

Šo īpašību dēļ TO lāzerdiodes ir izcilas dažādos lietojumos, sākot no mazjaudas sakaru iekārtām līdz lieljaudas rūpnieciskiem lietojumiem, ar unikālām priekšrocībām un pielietojuma scenārijiem.

F-Mount lāzerdiožu galvenās iezīmes ietver to optiskās īpašības, iepakojumu, pielietojuma scenārijus un salīdzinājumu ar citiem iepakojumiem. ‌

Optiskās īpašības

F-Mount lāzerdiodēm ir augsta koherence un viena viļņa garuma raksturlielumi, kas ļauj fokusēt to izvadi uz difrakcijas ierobežotu vietas izmēru. Plankuma izmērs ir atkarīgs no lāzera viļņa garuma. Jo īsāks ir viļņa garums, jo mazāks ir plankums, kas ir īpaši svarīgi augsta blīvuma glabāšanā. ‌

Iepakojums

F-Mount lāzerdiodes parasti tiek iepakotas F-Mount. Šis iepakojums ir piemērots dažādiem lietojumiem, īpaši tiem, kam nepieciešama augstas precizitātes izlīdzināšana. F-Mount pakotnēs parasti ir iekļauts vītņots interfeiss vienkāršai dokstacijai ar optiskajām sistēmām. ‌

Lietojumprogrammu scenāriji

F-Mount lāzerdiodes ir piemērotas lietojumiem, kuriem nepieciešama augstas precizitātes izlīdzināšana un liela jauda. Pateicoties augstajai saskaņotībai un viena viļņa garuma īpašībām, tos plaši izmanto optiskajos mērījumos, lāzera apstrādē, zinātniskās pētniecības instrumentos un citās jomās. ‌

Salīdzinājums ar citiem iepakojuma veidiem

Salīdzinot ar lāzerdiodēm citās iepakojuma formās, F-Mount lāzerdiodēm ir priekšrocības optiskajā veiktspējā un uzstādīšanas ērtībā. Piemēram, salīdzinot ar TO-Can iepakojumu, F-Mount iepakojums nodrošina labāku izlīdzināšanas precizitāti un stabilāku izejas jaudu. Turklāt F-Mount iepakojumā parasti ir vairāk regulēšanas mehānismu, lai pielāgotos dažādām pielietojuma prasībām‌.

Rezumējot, F-Mount lāzerdiodes labi darbojas optiskajā un rūpnieciskajā jomā ar to augsto saskaņotību, viena viļņa garuma raksturlielumiem, precīzu iepakojuma formu un plašu pielietojuma scenāriju klāstu.

C-Mount lāzerdiožu galvenās iezīmes ietver lielas jaudas apstrādes iespējas, piemērotas lieljaudas lāzerdiodēm, sarežģīta struktūra, tostarp tādas sastāvdaļas kā objektīvi, fokusa regulēšana un piederumi.

Detalizētas funkcijas

‌Lielas jaudas apstrādes iespējas‌: C-Mount pakotnes dizains var izturēt lielāku jaudu un ir piemērots lietojuma scenārijiem, kuriem nepieciešama liela jauda.

‌Sarežģīta struktūra‌: C-Mount pakotnē ir iekļauti tādi komponenti kā objektīvi, fokusa regulēšana un piederumi, kas padara tā struktūru salīdzinoši sarežģītu, bet nodrošina vairāk funkciju un elastību.

‌Piemērots lieljaudas lāzerdiodēm‌: Pateicoties lielajai jaudas apstrādes spējai, C-Mount pakotne ir īpaši piemērota lieljaudas lāzerdiodēm un var apmierināt lielas jaudas lietojumu vajadzības.

Lietojumprogrammu scenāriji

Pateicoties lielajai jaudas apstrādes spējai un sarežģītai konstrukcijas konstrukcijai, C-Mount lāzerdiodes tiek plaši izmantotas scenārijos, kuros nepieciešama liela jauda, ​​piemēram, rūpnieciskā apstrāde, medicīnas aprīkojums, zinātniskās pētniecības instrumenti utt.‌

Viena emitētāja lāzerdiodes var aprīkot ar FAC objektīvu. ‌

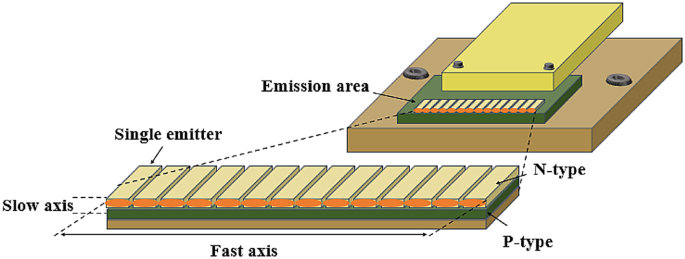

Lieljaudas lāzerdiodes izstarotā gaisma ir eliptiska, ar lielu novirzes leņķi, ko sauc par ātro asi, un nelielu novirzes leņķi, ko sauc par lēno asi.

FAC objektīvi tiek izmantoti, lai efektīvi kolimētu lielus novirzes leņķus caur objektīviem. Mums ir klientu pieredze, kas tos izmanto rūpnieciskajos lāzeros, sūkņu lāzeros optiskajiem sakariem, optiskajos pastiprinātājos un automobiļu LiDAR.

FAC lēcas (Fast-Axis Collimation Lens) galvenokārt izmanto lāzera diožu izstarotā stara kolimēšanai. Īpaši lieljaudas lāzera diodēs FAC objektīvi var efektīvi samazināt novirzes leņķi uz ātrās ass un uzlabot stara virzienu un kolimāciju. sekss. Šādas lēcas parasti izmanto tādās lietojumprogrammās kā rūpnieciskie lāzeri, sūkņu lāzeri optiskajiem sakariem, optiskie pastiprinātāji un automobiļu LiDAR‌.

Konkrēti, FAC objektīvs padara lāzerdiodes izstaroto staru koncentrētāku, efektīvi kolimējot lielāku diverģences leņķi, samazinot stara izkliedi un zudumus pārraides laikā, tādējādi uzlabojot sistēmas vispārējo veiktspēju un efektivitāti. FAC objektīva pievienošana vienas caurules lāzerdiodei var ievērojami uzlabot staru kūļa kvalitāti un ir piemērota lietojumiem, kuriem nepieciešama augsta virziena un zems novirzes leņķis.

Viena emitētāja lāzerdiode ir pusvadītāju ierīce, kas pārvērš elektrisko enerģiju tieši lāzera gaismā. Tam ir maza izmēra, augstas efektivitātes un ātra reakcijas ātruma īpašības, un to plaši izmanto daudzās jomās. ‌

Optisko šķiedru komunikācija

Viena emitētāja lāzerdiodei ir galvenā loma optisko šķiedru komunikācijā, jo tā var izstarot monohromatisku un ļoti koherentu lāzera staru, kas ir piemērots liela attāluma un ātrgaitas datu pārraidei. Galvenie lietojumi ietver raidītāju datu centru un telekomunikāciju tīklu optiskās šķiedras sakaru savienojumā un optisko signālu pārraidi šķiedru uz mājām (FTTH) tehnoloģijā‌.

Lāzerdruka un skenēšana

Viena emitētāja lāzerdiode ir svarīga lāzerprinteru un svītrkodu skeneru sastāvdaļa. Lāzerprinteros lāzera stars skenē attēlveidošanas cilindru, lai radītu elektrostatisku attēlu, kas piesaista toneri drukāšanai uz papīra; svītrkodu skeneros lāzers skenē svītrkodu, lai atšifrētu informāciju, ko plaši izmanto mazumtirdzniecības, loģistikas un rūpnieciskās automatizācijas jomās‌.

Medicīniskais aprīkojums

Medicīnas jomā viena emitera lāzera diode tiek izmantota oftalmoloģiskajā ķirurģijā, zobu ārstēšanā un ādas ārstēšanā, piemēram, redzes korekcijas ķirurģijā, rētu likvidēšanā utt. Turklāt tās izmanto arī biosensēšanai, lai noteiktu bioloģiskos rādītājus, piemēram, cukura līmeni asinīs. un asins skābeklis.

Rūpnieciskā apstrāde

Viena emitera lāzera diode tiek izmantota precīzai griešanai, metināšanai, caurumošanai un gravēšanai rūpnieciskajā apstrādē. Salīdzinot ar tradicionālajām mehāniskajām metodēm, lāzera apstrādei ir augstāka precizitāte un efektivitāte, un tā ir piemērota smalkai materiālu, piemēram, metālu un plastmasas, apstrādei.

Viena emitētāja lāzerdiodes vidējais kalpošanas laiks pārsniedz 10,000 stundas‌, un dažu augstākās klases produktu kalpošanas laiks var sasniegt pat vairāk nekā 20,000 stundas. Šis skaitlis tiek aprēķināts, pamatojoties uz laika punktu, kad izejas optiskā jauda pirmo reizi samazinās nepārtrauktā lietošanā‌.

Galvenie faktori, kas ietekmē lāzerdiožu kalpošanas laiku, ir materiāli un procesi, lietošanas vide utt. Augstas kvalitātes materiāli un izcili ražošanas procesi var ievērojami palielināt lāzerdiodes kalpošanas laiku, savukārt augsta temperatūra, mitrums, pārmērīga strāva, pārmērīga jauda, un ilgstoša nepārtraukta darbība var saīsināt lāzerdiodes‌ kalpošanas laiku.

Lai pagarinātu lāzerdiodes kalpošanas laiku, var veikt šādus pasākumus:

Kontrolējiet strāvu un jaudu, lai nepārsniegtu lāzerdiodes nominālo vērtību.

Uzturiet darba temperatūru stabilu un izvairieties no pārkaršanas vai zemas temperatūras.

Novērst mitruma uzsūkšanos, spēcīgas gaismas vai pārmērīgas vibrācijas iedarbību.

Visaptveroši apsverot materiālus, procesus, lietošanas vidi un citus faktorus un pieņemot saprātīgas lietošanas un apkopes metodes, lāzerdiožu kalpošanas laiku un darba efektivitāti var efektīvi pagarināt‌.

Atbalstiet lietojumus cietvielu lāzera sūknēšanai, termiskai apstrādei, aizsardzībai, medicīnai un zinātniskiem pētījumiem, izmantojot šos unikālos, lieljaudas viena emitētāja avotus. Iespējojiet MOPA un ārējo dobuma diožu lāzera lietojumprogrammas, izmantojot lieljaudas vienmoda konusveida pastiprinātājus. Izmantojiet vairāku režīmu vienu emitētājus cietvielu lāzera sūknēšanai, aizsardzībai un medicīnai.
